배치와 지지구조를 한눈에

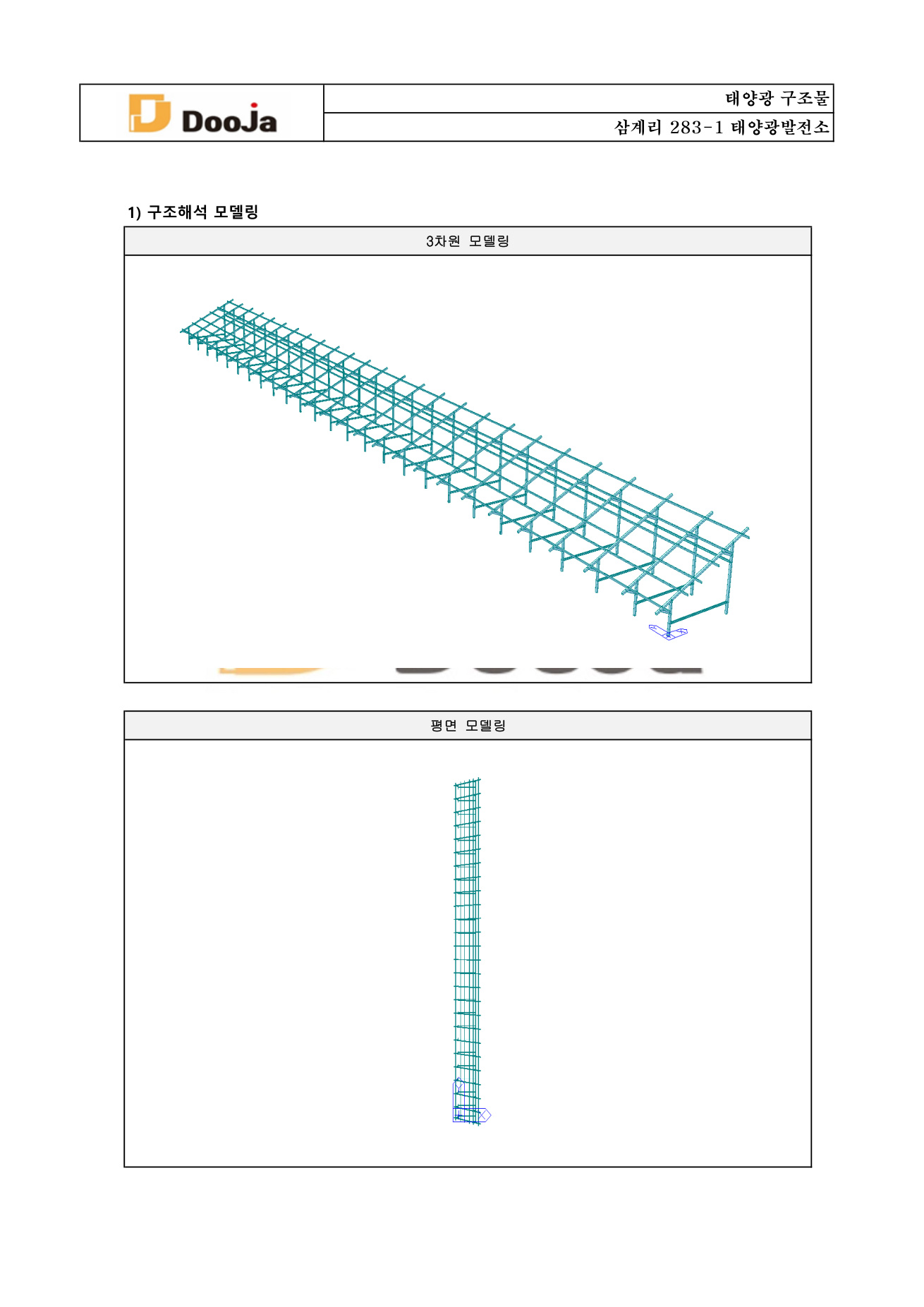

공개 계산서 페이지의 3차원 모델에는 반복되는 모듈 지지 프레임과 연결 부재의 배치가 표현되어 있습니다. 구조물 전체의 형상을 살펴볼 수 있는 자료입니다.
SOLAR PROJECT · 구조계산서·해석 모델평택 삼계리 태양광 발전소
평택 삼계리 태양광 발전소
구조계산서·해석 모델
구조계산서에 수록된 3차원·평면 모델링 공개 자료입니다.
- 프로젝트
- 평택 삼계리 태양광 발전소
- 소개 업무
- 구조계산서·해석 모델
- 자료 출처
- 두자 홈페이지 공개 수행실적 →
공개 수행실적과 도면
기존 수행실적에 두자 표준양식 구조계산서와 구조해석으로 소개한 프로젝트입니다. 공개 페이지에서 확인할 수 있는 해석 모델의 구성을 안내합니다.
공개 도면 원본 크게 보기 ↗
자료에서 살펴볼 부분
같은 구조를 다른 방향에서
같은 페이지에 평면 모델이 함께 정리되어 있습니다. 3차원 형상과 평면 배치를 함께 확인하도록 구성한 계산서 자료입니다.
비슷한 프로젝트를 준비하고 계신가요?
구조계산서 검토를 의뢰할 때는 최신 배치도와 부재·접합 상세, 모듈·지지구조 사양을 준비해 주세요. 기존 계산서가 있다면 작성일과 이후 변경사항을 함께 전달하고 필요한 제출 문서의 범위를 협의합니다.
도면의 적용 조건을 함께 확인합니다.소개한 자료는 해당 프로젝트의 공개 자료입니다. 다른 현장에 적용할 규격이나 설치 가능 여부는 해당 현장의 자료와 검토 결과를 바탕으로 확인합니다.
