경사와 지지 위치의 표현

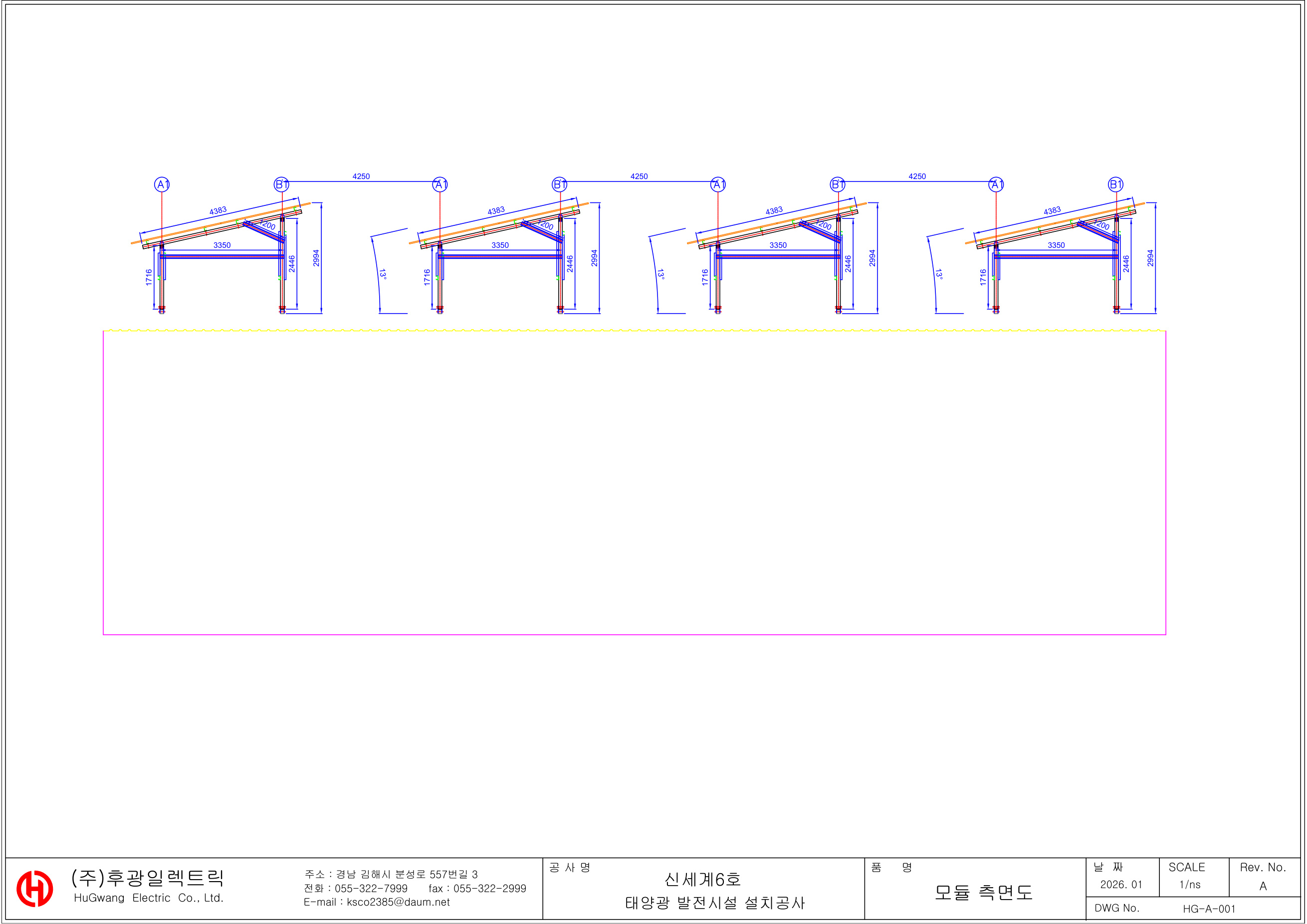

공개 측면도에는 모듈 경사와 지지 위치, 부재 사이 치수가 표시되어 있습니다. 배치도에서 정한 설비 형상이 상세도에 어떻게 이어지는지 살펴볼 수 있습니다.
SOLAR PROJECT · 모듈·기초 상세설계신세계6호 태양광 발전시설
신세계6호 태양광 발전시설
모듈·기초 상세설계
모듈 측면 배치와 지지구조의 관계를 담은 상세설계 공개 자료입니다.
- 프로젝트
- 신세계6호 태양광 발전시설
- 소개 업무
- 모듈·기초 상세설계
- 자료 출처
- 두자 홈페이지 공개 수행실적 →
공개 수행실적과 도면
기존 수행실적에 태양광 모듈 및 기초 상세도, 포스맥(PosMAC) 강재 적용 상세설계로 소개한 프로젝트입니다. 여기서는 공개된 모듈 측면도를 중심으로 살펴봅니다.
공개 도면 원본 크게 보기 ↗
자료에서 살펴볼 부분
자료의 명칭과 수정 이력
도면 하단에는 공사명, 도명과 도면번호 등 자료를 구분하는 표제가 있습니다. 상담 자료도 도면명과 작성·수정 시점을 함께 정리하면 적용할 자료를 구분하기 쉽습니다.
비슷한 프로젝트를 준비하고 계신가요?
상세설계를 상담할 때는 모듈 배치도, 제품 사양, 지지 부재와 고정 방식, 기존 상세도의 수정본을 함께 준비해 주세요. 배치나 제품이 바뀌었다면 변경 전후 내용을 구분해 전달합니다.
도면의 적용 조건을 함께 확인합니다.소개한 자료는 해당 프로젝트의 공개 자료입니다. 다른 현장에 적용할 규격이나 설치 가능 여부는 해당 현장의 자료와 검토 결과를 바탕으로 확인합니다.
