태양광 구조검토
구조계산서·설계

공장·창고 지붕, 건물 옥상과 지상형·수상형 태양광 발전시설의 구조안전성을 검토합니다.
설치 위치와 배치 계획을 바탕으로 구조계산·설계 범위와 필요한 자료를 안내합니다.

태양광 구조검토 상담 02-2213-2634

Dooja · 담당자 연락처

현장과 준비자료에 관한 문의는 담당자에게 연락해 주세요. 명함을 누르면 원본을 볼 수 있습니다.

회사 대표전화 02-2213-2634 · 두자 공식 홈페이지

제공: (주)두자 | 내용 업데이트:

태양광 구조검토 자료, 이렇게 준비하세요

설치 계획부터 변경사항까지, 검토 담당자에게 전달할 자료를 네 가지로 정리했습니다. 현재 준비 단계에 맞는 안내를 확인하세요.

공장 모형, 태양광 패널 모형과 도면을 함께 놓은 검토 준비 개념 이미지
01

도면·설치계획

건물 구조도면과 태양광 배치도에 작성일·수정번호를 함께 표시합니다.

준비자료 확인
태양광 모듈과 천창·환기구가 있는 공장 지붕의 설명용 모형
02

지붕·현장조건

설치 구역과 기존 설비, 보수 이력을 사진의 위치·촬영일과 함께 정리합니다.

현장사진 체크리스트
태양광 모듈 모서리와 레일·클램프·체결 부품을 따로 배치한 개념 이미지
03

접합부·제품자료

모듈, 레일, 클램프와 고정부의 제품 사양·연결 상세 자료를 준비합니다.

구조검토 항목 확인
태양광 도면과 색이 다른 문서 폴더로 변경자료 관리를 표현한 개념 이미지
04

변경·확인기록

변경 전후 도면과 검토 의견, 반영 여부를 같은 기준으로 관리합니다.

설계변경 기록표

준비자료를 이해하기 위한 설명용 개념 이미지입니다. 실제 현장 사진·계산 결과·시공 상세를 대신하지 않습니다. 이미지 제작·이용 안내에서 사용 범위와 문의 방법을 확인하세요. 두자의 공개 수행자료 보기

태양광 구조검토란
무엇인가요?

태양광 구조검토는 설비의 자중과 바람·눈 등 현장 하중을 고려해 지지대, 접합부, 기초와 기존 건축물의 구조안전성을 확인하는 절차입니다. 두자는 설치 위치와 배치 도면, 구조 자료를 확인한 뒤 현장에 필요한 구조검토·설계 범위를 정합니다.

풍하중·적설하중·지진하중 등을 반영한 구조해석, 지반 지지력 및 기초 안정성 평가, 지붕형 증설에 따른 구조내력 평가가 주요 업무입니다.

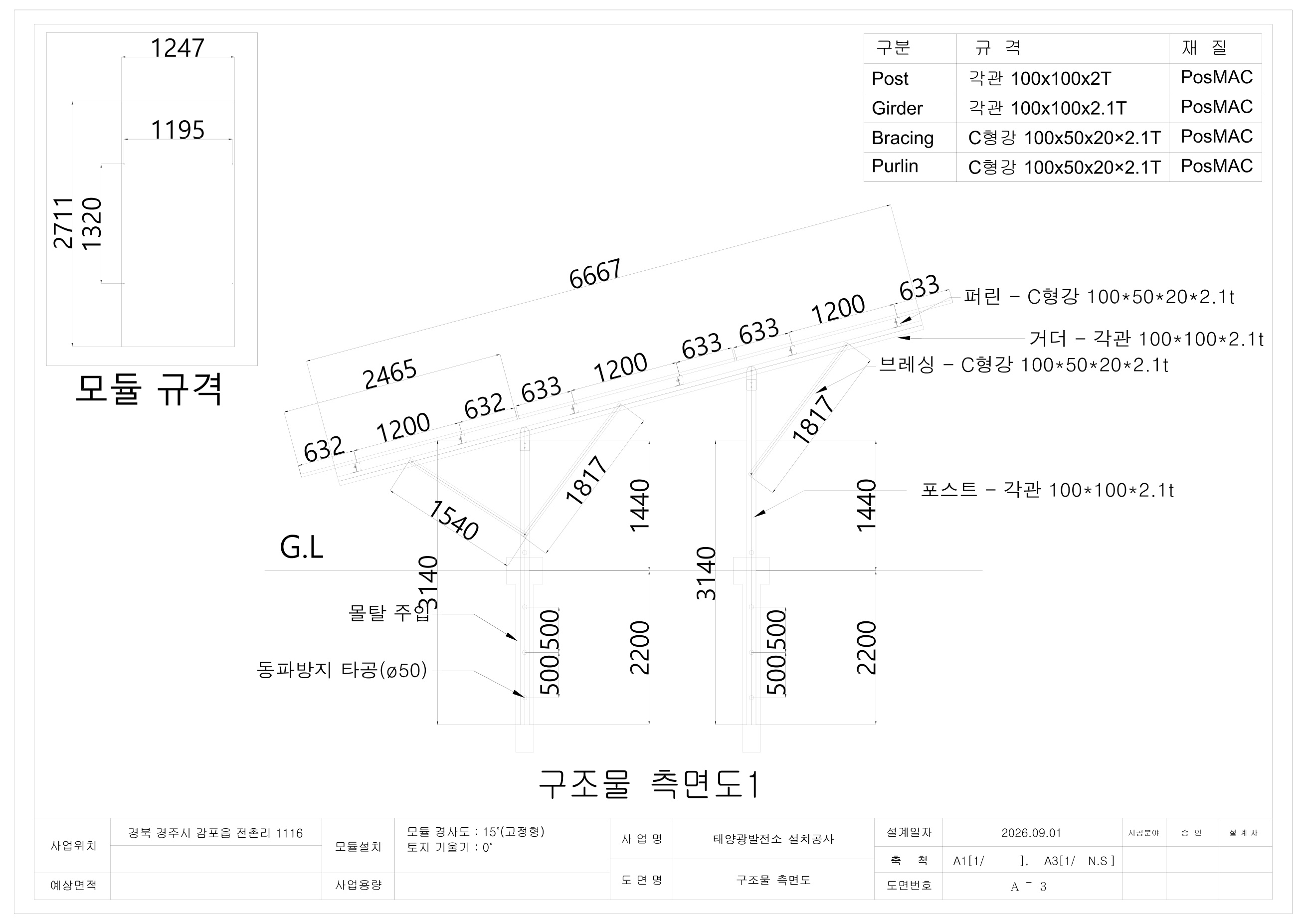

경주 삼지2호 태양광 발전소 구조설계 도면
경주 삼지2호 태양광 발전소 · 구조설계 자료 · 원본 도면 보기

태양광 구조검토 의뢰 전, 범위와 결과물을 확인하세요

같은 태양광 설비라도 기존 건물, 지지구조, 접합부와 기초 중 어디까지 확인하는지에 따라 필요한 자료가 달라집니다. 의뢰 단계에서 아래 내용을 구분해 주세요.

기존 건물까지 포함하나요?

지붕형은 태양광 설비와 기존 건물의 검토 범위를 함께 정합니다. 건물 도면과 설치 배치도를 준비하고, 도면이 없거나 보수·증축 이력이 있다면 미리 알려주세요.

공장 지붕 태양광 구조검토 준비자료 →

어떤 결과물이 필요한가요?

구조계산서, 검토 의견과 관련 도면 중 필요한 자료 및 제출 목적을 공유하세요. 문서의 명칭만으로 작성 범위나 적용 조건이 같다고 판단하지 않습니다.

구조계산서 적용 조건 확인하기 →

비용과 기간은 어떻게 협의하나요?

설치 유형, 자료 보유 여부, 검토 대상과 제출 일정을 바탕으로 협의합니다. 현장 조사, 보강설계와 변경 검토의 포함 여부도 따로 확인하세요.

상담 시 전달할 정보 정리하기 →

설치 유형별 검토 범위

01

지상형 태양광

모듈 배치와 구조부재를 해석하고, 지반 조건에 맞춰 독립기초·말뚝 등 기초의 안정성을 평가합니다.

02

공장·창고 지붕형 태양광

공장이나 창고 등 기존 건축물에 태양광을 설치·증설할 때 지붕과 구조부재의 내력, 추가 하중과 지지 조건을 검토합니다. 기존 구조도면과 태양광 배치 계획을 함께 확인합니다.

03

수상형 태양광

수상형 발전시설의 설치 형식과 지지 조건을 확인하고 구조안전성 검토 범위를 협의합니다.

04

3차원 구조해석

MIDAS GEN, SAP2000 등을 활용하여 하중에 따른 부재의 거동과 구조물의 안전성을 검토합니다.

이미지로 보는 태양광 구조검토

설치 위치에 따라 준비할 자료가 달라집니다. 지붕, 지지대, 기초와 도면의 관계를 살펴보고 내 현장에 필요한 안내로 이어가세요.

공장 지붕의 태양광 모듈과 하부 철골 보·기둥의 관계를 보여 주는 개념 이미지
01 / Dooja VISUAL GUIDE

지붕형 태양광 · 기존 건물과의 관계

지붕 위 모듈만 따로 보기보다 기존 건물의 도면, 지붕 상태와 지지·고정 방식을 함께 정리합니다. 설치·증설 계획과 기존 구조자료를 나란히 준비하면 검토 범위를 협의하기 쉽습니다.

지상형 태양광의 모듈, 철골 지지대와 지중 기초를 함께 표현한 개념 이미지
02 / Dooja VISUAL GUIDE

지상형 태양광 · 지지대와 기초

설치 부지와 모듈 배치, 지지구조와 기초 자료를 함께 확인합니다. 현장 주소, 지반 관련 자료의 보유 여부, 지지대·기초 계획을 상담 때 전달해 주세요.

태양광 모듈 지붕을 철골 보와 기둥으로 지지하는 주차장 캐노피 개념 이미지
03 / Dooja VISUAL GUIDE

주차장형 태양광 · 배치와 사용 공간

주차장형 설치 계획은 모듈 배치와 구조물의 지지 위치를 실제 사용 공간과 함께 살펴봅니다. 현장 평면도, 차량 동선, 필요한 높이와 기둥 위치 계획을 준비해 상담 범위를 확인하세요.

태양광 지지구조 모형, 도면과 화면 속 구조 모델을 함께 배치한 검토 업무 개념 이미지
04 / Dooja VISUAL GUIDE

도면 검토 · 자료와 설치 계획 맞추기

배치 도면, 부재·접합부 자료와 계산서가 같은 설치 계획을 대상으로 하는지 확인합니다. 도면의 작성일과 변경 이력을 정리하고, 설치 계획이 바뀌면 변경 전후 자료를 함께 전달해 주세요.

위 4장은 검토 대상을 설명하는 개념 이미지입니다. 실제 시공 현장이나 시공용 상세도가 아니며, 부재·접합부·기초의 형상과 크기는 현장별 설계로 정합니다. 실제 공개 도면은 아래 수행자료에서 확인할 수 있습니다.

태양광 구조검토의 주요 항목

발전 용량(kW)이나 지붕 면적만으로 구조안전성을 확정할 수 없습니다. 현장별 적용 기준과 설치 조건에 따라 다음 항목의 검토 범위를 정합니다.

01 / LOADS

설비 무게와 현장 하중

모듈·지지대·고정부의 무게와 풍하중·적설하중·지진하중 등 적용 조건을 확인합니다. 현장 위치, 주변 지형, 설치 높이와 경사, 지붕 형상이 검토 자료에 포함됩니다.

02 / CONNECTIONS

구조부재와 접합부

지지대의 규격과 재료, 볼트·앵커 등 연결 상세를 확인합니다. 모듈에서 전달되는 힘이 지지대와 고정부를 거쳐 기존 구조물이나 기초까지 전달되는 경로를 함께 검토합니다.

03 / EXISTING ROOF

기존 건축물의 지붕

지붕형 태양광은 기존 구조도면과 계산서, 부식·변형 상태와 증축·보강 이력을 확인합니다. 지붕 마감재의 상태와 하부 구조부재의 내력을 구분해 검토 범위를 협의합니다.

04 / FOUNDATION

기초와 지반 조건

지상형 등 해당 설치 형식에 필요한 기초 상세와 지반조사 자료를 확인합니다. 자료가 부족한 경우 추가 조사와 확인이 필요한 범위를 먼저 협의합니다.

태양광 구조검토를 위한
상담 준비자료

설치 위치와 유형을 먼저 알려주세요.
신규 설치, 증설·배치 변경, 기존 계산서 확인 중 필요한 업무와 자료의 제출 목적을 함께 적어주시면 검토 범위를 정하는 데 도움이 됩니다.

현장·도면·변경사항을 정리하는 TXT 양식입니다. 작성한 양식은 보유 도면과 함께 상담 시 전달해 주세요.

  1. 설치 계획현장 주소, 설치 유형, 설비 규모와 희망 일정
  2. 모듈·구조물 도면모듈 배치·사양·중량, 경사각, 부재 규격, 연결부와 지지 위치
  3. 지붕형 관련 자료기존 건축물의 구조도면·구조계산서, 설치 구역의 사진과 증축·변경 이력
  4. 기초·지반 자료기초 상세, 지반조사 자료 등 현재 보유한 정보

도면이 없거나 설치 계획이 바뀌었다면?

01 / 기존 도면이 없는 건물

보유 자료와 확인이 필요한 부분을 나눕니다.

현재 보유한 건축물 자료, 지붕과 하부 구조의 사진, 사용 현황과 보수·증축 이력을 준비하세요. 태양광 설치 구역과 대략적인 계획도 함께 알려주시면 추가 조사와 도면·구조자료 확인 범위를 협의합니다.

도면이 없다는 이유만으로 가능·불가능을 정하지 않습니다. 사진과 설비 용량만으로 구조안전성을 확정할 수도 없습니다.

02 / 검토 뒤 계획이 바뀐 현장

변경 전후 도면과 사양을 함께 확인합니다.

모듈 모델·수량·중량, 배치와 경사, 지지 간격, 고정부 또는 기초가 달라졌는지 정리해 주세요. 기존 검토자료와 변경 도면의 날짜·수정번호를 함께 전달하면 기존 결과의 적용 범위와 추가 검토 필요사항을 확인할 수 있습니다.

같은 발전 용량이라도 구조 조건이 같다는 뜻은 아닙니다. 설치할 최종 도면과 검토에 사용한 도면의 일치 여부를 확인하세요.

업무 범위·제출 목적과 희망 일정을 함께 알려주세요. 태양광 검토 상담 준비 체크리스트(TXT)에 현재 알고 있는 항목부터 정리할 수 있습니다.

태양광 구조계산서와 검토 결과에서
확인할 내용

구조검토는 의뢰 시 확인한 도면과 현장 조건을 기준으로 합니다. 검토 결과를 실제 설치 계획에 적용하기 전에 자료의 범위와 적용 조건을 함께 확인해 주세요.

01 / DRAWINGS

검토에 사용한 도면

현장 위치와 설치 유형, 모듈 배치, 구조부재와 연결부 등 어떤 도면과 조건을 기준으로 검토했는지 확인합니다. 실제 설치할 도면의 버전과 검토 대상이 일치하는지도 살펴봅니다.

02 / SCOPE

검토 범위와 적용 조건

태양광 지지구조, 기초, 기존 지붕 등 협의한 검토 대상과 결과를 확인합니다. 보강이나 추가 확인이 필요한 사항이 있다면 시공 범위와 일정에 반영할 내용을 협의합니다.

03 / DOCUMENTS

필요한 제출자료

구조계산서·검토서·관련 도면 등 필요한 자료와 제출 목적을 의뢰 단계에서 알려주세요. 발주처나 제출처의 요구사항을 공유하면 작성 범위와 형식을 함께 확인할 수 있습니다.

04 / CHANGES

설치 계획의 변경 사항

모듈 배치나 중량, 구조부재, 지지 위치 또는 기초 조건이 달라지면 변경 내용을 알려주세요. 기존 검토 결과의 적용 범위와 추가 검토가 필요한 사항을 확인합니다.

계산서를 받은 뒤에는 구조계산서 읽는 순서와 확인 질문지로 검토 대상과 적용 조건을 정리할 수 있습니다.

구조검토 의뢰 절차

  1. 01

    현장과 일정 공유

    검토 대상, 설치 위치와 필요한 완료 일정을 알려주세요.

  2. 02

    자료·범위 협의

    보유 도면과 현장 정보를 확인하고 업무 범위, 비용과 일정을 협의합니다.

  3. 03

    구조해석·검토

    협의된 도면과 설치 조건을 바탕으로 구조안전성을 검토합니다.

  4. 04

    결과·조건 확인

    검토 결과와 적용 조건을 확인합니다. 이후 설치 계획이 바뀌면 변경 내용을 함께 검토합니다.

태양광 구조설계·구조계산서 공개 수행자료

두자 홈페이지에 공개된 프로젝트의 도면과 해석 모델입니다. 각 자료가 보여 주는 검토 대상과 업무 범위를 확인하세요.

공개 자료는 해당 프로젝트의 범위를 설명합니다. 다른 현장의 설치 가능 여부와 적용 규격은 그 현장의 자료와 검토 결과를 바탕으로 확인합니다.

태양광 구조검토 자주 묻는 질문

태양광검토와 태양광구조검토는 같은 업무인가요?

태양광 검토를 문의하실 때는 확인하려는 목적을 먼저 구분하는 것이 좋습니다. 구조안전성, 발전량, 공사 범위는 각각 필요한 자료와 검토 내용이 다릅니다. 태양광 구조검토는 모듈을 지지하는 구조물, 연결부와 기초 또는 기존 건축물의 안전성을 다룹니다. 설치 전 검토 분야 안내에서 필요한 업무를 확인하세요.

태양광 구조검토와 구조계산서는 어떤 관계인가요?

구조검토는 현장 조건과 도면을 바탕으로 구조안전성을 확인하는 업무이며, 구조계산서는 협의한 검토 범위의 하중 조건, 해석 내용과 결과를 정리하는 자료입니다. 상담할 때 필요한 계산서·도면·확인 자료의 종류와 제출처 요구사항을 알려주세요. 문서 제목만으로 검토 범위가 같다고 판단하지 말고, 실제 설치 계획과 적용 조건이 일치하는지 확인해야 합니다.

태양광 구조검토와 발전량 예측은 무엇이 다른가요?

구조검토는 설비를 지지하는 구조물의 안전성을 확인하고, 발전량 예측은 일사량·음영·시스템 조건에 따른 예상 생산 전력량을 계산합니다. 발전량이나 설비 용량 수치만으로 구조검토 결과를 대신할 수 없습니다.

태양광 구조검토는 어떤 업무인가요?

태양광 모듈을 지지하는 구조물과 연결부, 기초 또는 기존 건축물의 조건을 확인하고 구조안전성을 검토하는 업무입니다. 두자는 설치 위치, 배치 도면과 현장 자료를 바탕으로 구조해석·구조설계의 범위를 협의합니다. 설치 계획이 변경되면 변경된 조건도 함께 확인합니다.

태양광 설치 업체도 상담할 수 있나요?

태양광 설치를 준비하는 사업자와 시공사 모두 구조검토 범위를 상담할 수 있습니다. 두자의 이 페이지는 태양광 발전시설의 구조검토·구조설계 업무를 안내합니다.

기존 지붕에 태양광을 추가할 때도 검토하나요?

기존 건축물의 구조 자료, 설치 위치와 추가되는 하중을 바탕으로 구조내력 평가를 진행합니다. 보유 도면과 설치 계획을 알려주세요.

태양광 구조검토 비용과 기간은 어떻게 정하나요?

설치 유형과 규모, 기존 건축물 검토 여부, 도면의 준비 상태에 따라 검토 범위가 달라집니다. 제출 목적과 필요한 구조계산서·검토서, 희망 일정을 함께 알려주시면 업무 범위와 일정을 협의할 수 있습니다.

공장 지붕의 기존 구조도면이 없으면 어떻게 하나요?

보유한 건축물 자료와 현장 사진, 태양광 설치 계획을 먼저 보내주세요. 기존 구조를 확인하기 위해 추가로 필요한 자료와 조사 범위를 상담 단계에서 확인합니다. 사진이나 설비 용량만으로 설치 가능 여부를 확정하지 않습니다.

견적 상담에는 어떤 정보가 필요한가요?

현장 주소, 지상형·지붕형 등 설치 유형, 규모, 도면 보유 여부와 희망 일정을 알려주시면 검토 범위와 필요한 자료를 확인할 수 있습니다.

태양열 구조검토와 태양광 구조검토는 같은가요?

태양열은 온수·난방에 열을 이용하고, 태양광은 전기를 생산합니다. 집열기·축열조와 발전용 모듈은 설비 구성과 준비할 자료가 다르므로 제품명과 설치 목적을 먼저 확인하세요. 태양열 구조검토와 태양광의 차이·상담 준비자료에서 구분 방법을 살펴볼 수 있습니다.
